目前市場上洗牙機生產的自動化水平普遍較低，還存在許多人工檢測，容易造成錯誤。而我們今天為大家介紹一種針對密封圈安裝的自動化檢測方案：通過ifm的O2D500視覺傳感器，就可輕松檢測1）橡膠圈有無？2）哪種顏色的橡膠圈？
在綠光下可判斷橡膠圈有無，而在紅光下可識別橡膠圈是紅色還是黑色。通過在兩種不同的光源下分別建立圖像并設置模型，便能進行可靠檢測。

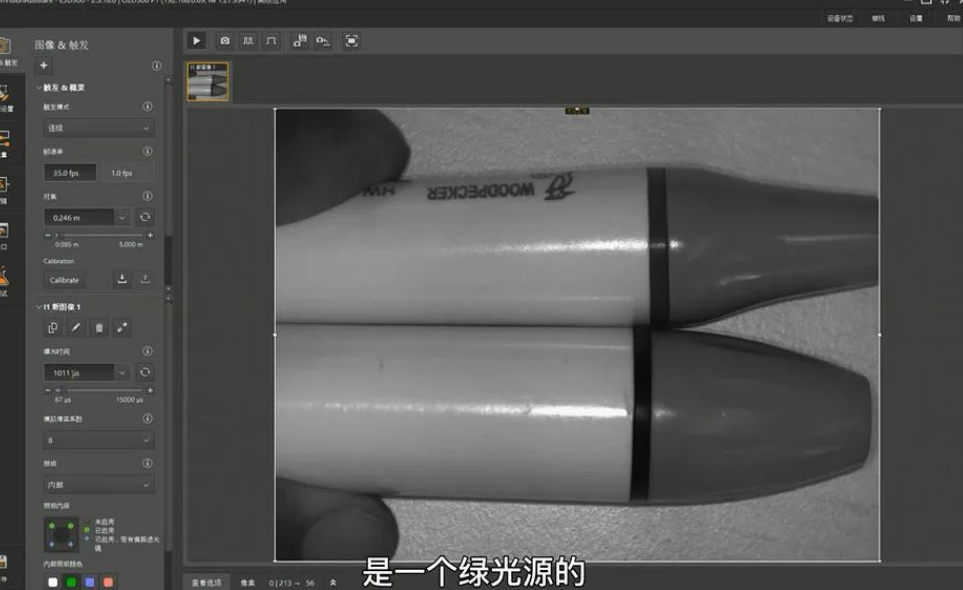

綠光源圖像，檢測有無：
紅光源圖像，判斷顏色：

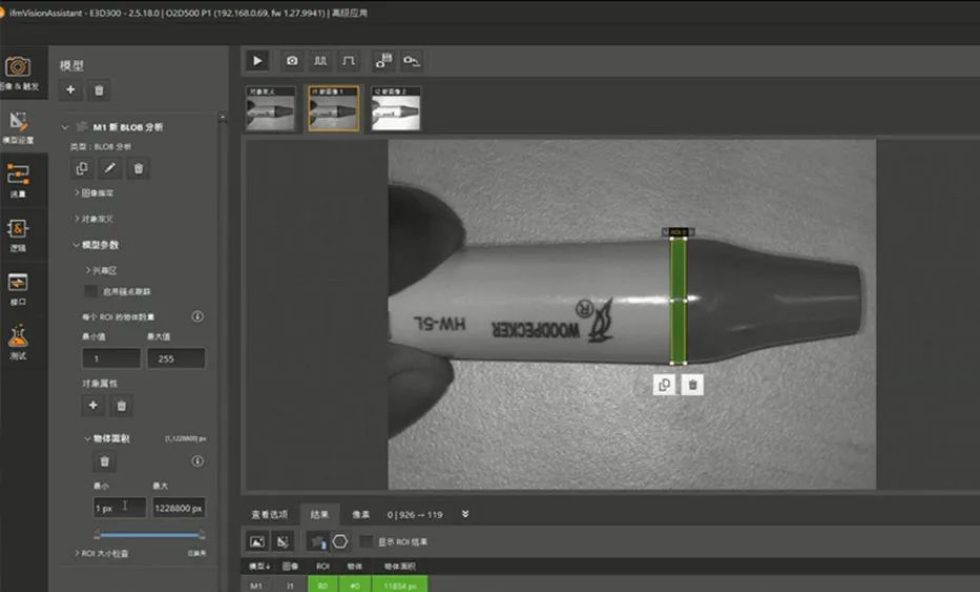

在兩個光源下分別建立模型（BLOB分析模式）并設置捕獲區域

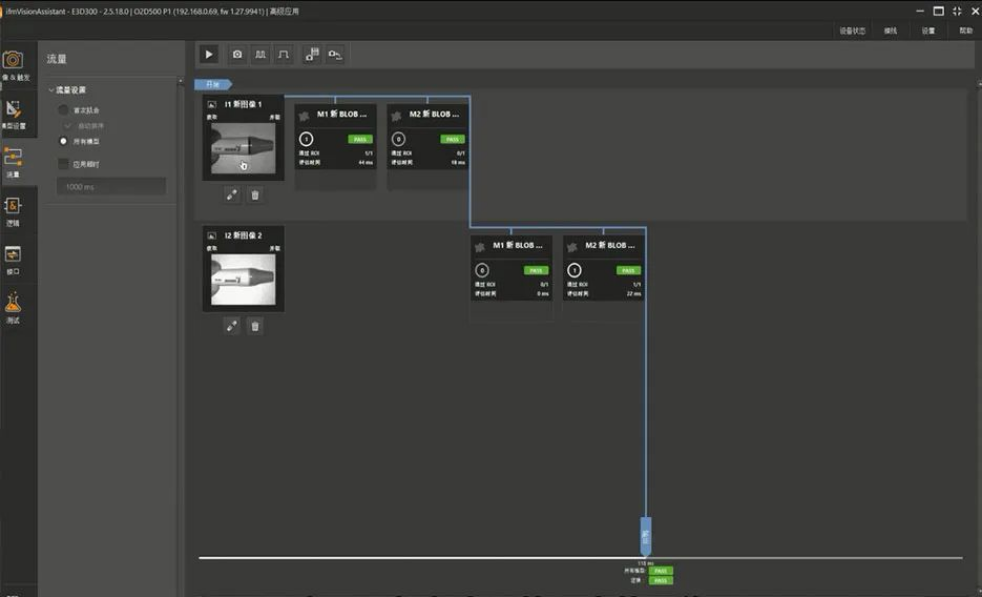

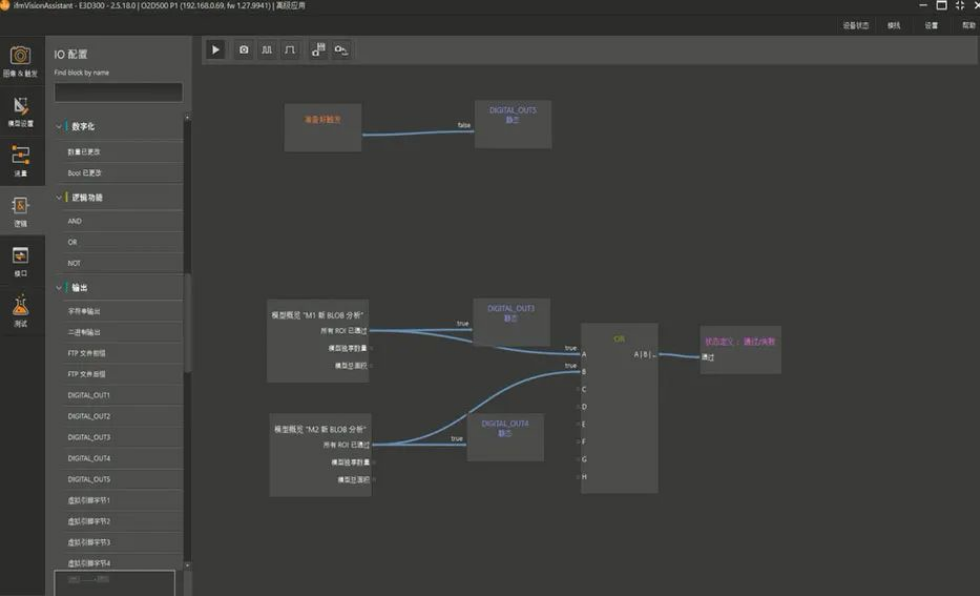

兩個不同光源的圖像對應兩個模型的檢測流程：
結論：
-
如果是紅色橡膠圈，輸出3及輸出4都有數值
-
如果是黑色橡膠圈，輸出3有數值，在紅光下輸出4沒有輸出，因?yàn)樵诓东@區域內顏色所占面積不夠。
-
如果沒有橡膠圈，輸出3沒有數值
由此可見，無論是零件缺失、顏色不準確或尺寸過小，新一代2D視覺傳感器都能進行可靠輪廓檢測和平面分析。它可利用表面、輪廓、尺寸和距離等特征來檢查物體的質量或過程步驟是否正確。
單個設備可完成
物體輪廓檢測和平面分析

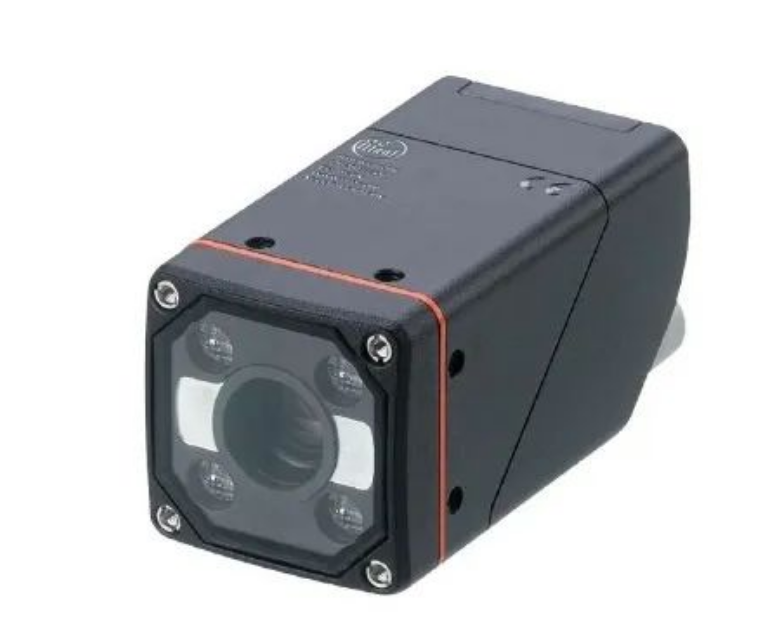

O2D500
-
可單獨或組合輪廓和表面2D檢驗，從而保證質量
-
強大的算法甚至能從容應對嚴苛的要求
-
用戶友好的軟件可簡化檢查任務的設置
-
在不斷變化的光照條件下可靠運行
-
失調監測功能可確保可靠的質量控制
