伺服電機制動電阻一般與主回路端子連接，不應與其他端子連接，以免造成制動電阻因異常熱而燒壞。

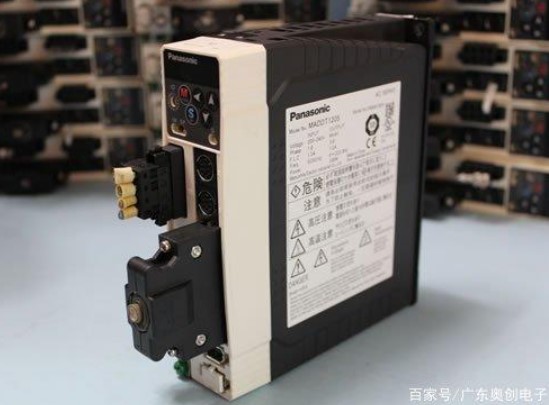

伺服驅動器的制動電阻具有內置的制動電阻和外部制動電阻。例如，交流伺服電機伺服驅動器的制動電壓為DC400V。不同的大制動電流所選擇的外制動電阻也不同。HTESEH系列驅動器內置200W制動電阻，可實現LS倍過載(連續5次)。
如果伺服電機伺服驅動器負載較大，慣性也大，則需要外部制動電阻。負載慣性越大，制動時間越短，所選擇的制動電阻越小，阻力功率越大。但是，大制動電流不允許超過驅動器的大制動電流。
如果僅使用伺服驅動器的內置制動電阻，則必須斷開伺服電機伺服驅動器電源端子的BKIBKZ。如果此時電源端子的BK1和BK2短路，伺服電機伺服驅動器將燒壞。如果使用外部制動電阻，則需要從伺服電機伺服驅動器電源端子的BK1和BK2外部連接制動電阻。此時，內置制動電阻和外部制動電阻并聯。
一般伺服電機50W、100W選擇制動電阻50Ω，功率50W；電機200W選擇制動電阻50Ω，功率80W；電機400W選擇制動電阻25Ω，功率100W。
制動電阻選型基本看自動模塊的能力。
制動模塊分為內置和外置，模塊本身有大制動電流限制，另外有耐壓限制。
通常設置400V的輸入，一般為 550V左右， 到600V開始制動，700V母線電壓過高報警；制動電阻可以根據大制動電流來選擇，阻值很關鍵，功率大點好，參見驅動器手冊；再生逆變直接接母線，超過一定電壓后開始制動，替代制動晶體管作用；電梯，起重，礦機等垂直運動，由于制動的還有勢能選型要斟酌。
