松下A5 伺服驅動器ABZ 相的輸出類型是 差分信號，PLC 接受的信號需要是集電極信號，所以需要通過一個轉換電路把驅動器輸出的差分信號轉換成集電極的信號，PLC才可以采集到。推薦使用TTL-HTL信號轉換器 我用過效果不錯，但千萬不能接錯線。而且一般松下伺服是5V差分信號輸出，如果只是單純的想要接收伺服的反饋脈沖，那接AB相就可以了
PLC 接受的信號需要是集電極信號
Z相通常是有集電極的信號，可以直接接到PLC輸入端，PLC用DSZR指令時需要集電極的Z向信號

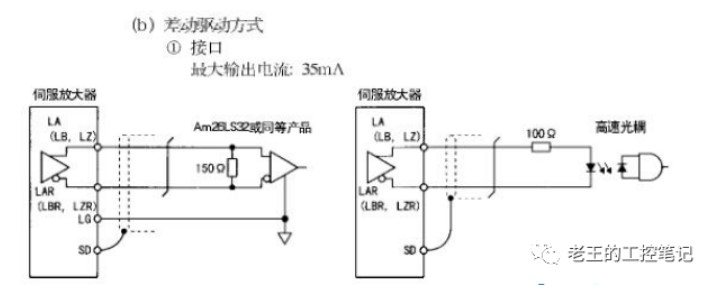

再說說差分輸入輸出和集電極輸入輸出的區別：
集電極的輸出，需要外圍電路有自己的電源，且輸出電平的高低，由外圍電路結構決定，即該類型的輸出需要一個源電流的接口(對輸出接口提供電流)線驅動輸出
差分電路是具有這樣一種功能的電路。該電路的輸入端是兩個信號的輸入，這兩個信號的差值，為電路有效輸入信號，電路的輸出是對這兩個輸入信號之差的放大。設想這樣一種情景，如果存在干擾信號，會對兩個輸入信號產生相同的干擾，通過二者之差，干擾信號的有效輸入為零，這就達到了抗共模干擾的目的
兩者的接線方式不一樣，有效距離也不一樣，搞干擾能力不一樣，傳輸脈沖信號的能力不一樣，價格更是不一樣。集電極的要便宜一些，傳輸距離短一些(2M以內，差分傳輸距離在10MM以內)，傳輸脈沖的能力差一些，一般在20K以下，搞干擾能力差一些。兩者的作用基本是一樣的。
剛開始選件時，要注意的是如果一邊選了集電極輸出的，那相對應的另一邊就應該選集電極輸入的，要配套使用，差動的輸入、輸出也要配合起來。這主要體現在選定位模塊與伺服之間，及伺服編碼器與PLC的高速計數模塊之間等。
控制器：PLC控制器多采用集電極脈沖控制，PLC擴展專用的運動控制模塊也一般采用差分脈沖控制電路，運動控制卡多采用差分脈沖控制方式。
驅動器：伺服電機驅動器和IAI電缸驅動器一般有集電極脈沖控制和差分脈沖控制兩種方式。
