從封閉堵塞到四通八達，中國已然成為交通大國，并且正在向著交通強國邁進。《中國可持續交通發展報告》指出，到2035年，我國將基本建成“交通強國”，這其中少不了對于更多隧道的掘進與建設。隧道在改善公路技術狀態、縮短運行距離、提高運輸能力、減少事故等方面起到重要的作用。隧道可減少行車距離、提高行車效率、提高行車安全性，保護自然環境等等，加大隧道及地下工程空間的利用率顯得尤為重要。
痛點
微震監測依靠微震傳感器接收巖石破裂產生的微震動波，將震動信號轉化為電信號傳輸?shù)椒?wù)器上，通過分析微震信號到達不同位置傳感器的到時差距，即可反演出震源位置、發震時刻及震動能量。理論上通過4個微震傳感器建立四個方程即可求解震源信息（x、y、z、t）。而在實際應用中，考慮到并非所有傳感器都能接收到同一信號，同時為了減小定位誤差，一般安裝8個微震傳感器，分為兩個監測斷面，每個斷面布置四個。
為了減少巖石破裂信號的損失，同時屏蔽TBM機械震動對微震監測的影響，微震傳感器需要通過鉆孔安裝在巖壁內。不同于傳統礦山的微震監測，TBM隧道的微震監測系統布設要求有效監測范圍與TBM掘進保持同步。因此，使用傳統的鉆孔埋設監測點的方式早已不適用于TBM的施工環境。
而目前現行的方法是：微震監測系統與TBM施工相互獨立，微震傳感器使用可回收裝置安裝在巖壁鉆孔內，當TBM往前掘進幾十米后，使用人工進行拆裝傳感器并安裝到前方合適位置，重新布設微震系統。此方法耗時耗力，且傳感器安裝區域處于巖爆的危險區，很可能會威脅到工作人員的生命安全。因此，客戶急需設計一種能夠避免傳感器頻繁人工拆裝的方法——即采用機器人通過遠程控制方式來完成的微震監測布設系統。
解決方案
由于TBM持續掘進，而傳感器安裝于巖壁內，因此TBM和傳感器之間會有相對運動。這就要求：
①傳感器線纜能自動放線；
②傳感器需要定期（定距離，目前方案設計為40m挪動一次）的拆卸后向前挪動一段距離后進行安裝。

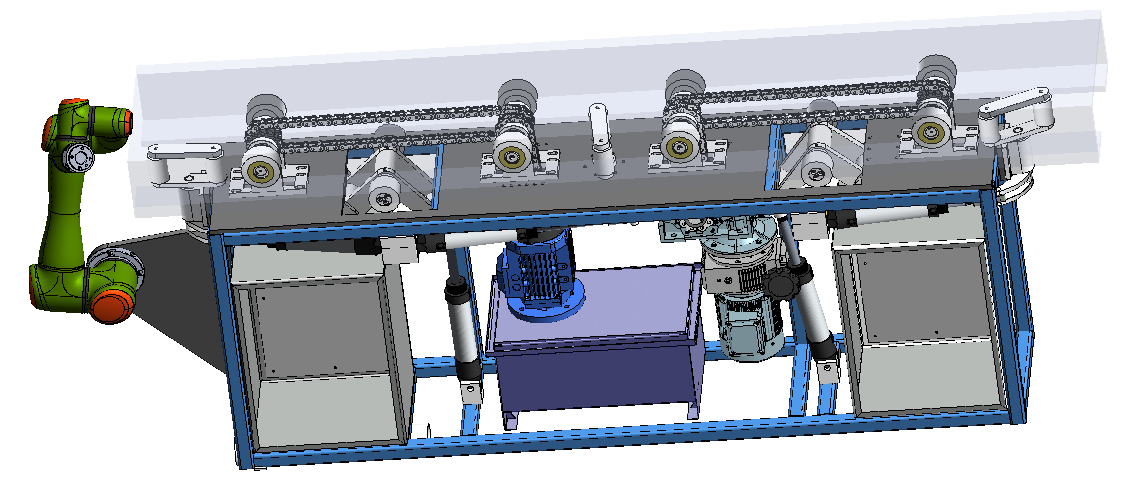

傳感器采用鉆孔內可回收式安裝，使用可回收裝置將傳感器與巖壁耦合，接收微震數據。部署裝置由行走機構和自動安裝機械臂兩部分組成，行走機構實現軸向移動，機械臂實現傳感器安裝與回收動作。
根據實際應用場環境以及對機器人負載臂展的要求，艾利特推薦客戶使用EC66協作機器人，其自重僅17.5kg，工作半徑914mm，功率僅為250W。因?yàn)樨?fù)載的傳感器和安裝桿的質量總計約1.0~1.5kg，所以選用的機械臂要盡可能的小和輕，以保證其占據空間小，另外機器人更小可以讓自身機械卡死的點少，小范圍的動作更為靈活。與此同時也保證其行走機構的輕量化，并且還要確保機械臂的工作半徑要在其范圍內。而艾利特EC66協作機器人相對更滿足客戶的上述需求，其機器人“輕便”、“靈活”的特性也得以在應用中得以發揮地淋漓盡致。
由于TBM內環境相對惡劣，溫度高（一般30~40℃）、濕度大、涌水以及中低水平的粉塵，所以要求機械臂能夠防水防塵，耐用性要強。而艾利特機器人IP54的防護等級已基本滿足在TBM內工作的需求，不過為了進一步減少外部的影響，在TBM內能夠穩定工作，還是為機器人穿上了一套防水防塵護罩。
現如今，隨著科技的不斷發展，越來越多的工位被自動化設備所替代，其旨在以機器人換人承擔更多的風險，將工作人員從危險、繁重、惡劣的工作環境中解放出來，重新分配工作任務中的人力資源、優化生產效能，降低職業傷害的風險，為更多工作人員打造更友好和安心的作業環境。
