轉矩控制方式是指外部負載的轉矩大于伺服驅動器設定的轉矩時，伺服電機降速運行；外部負載的轉矩小于伺服驅動器設定的轉矩時，伺服電機升速運行；當外部負載的轉矩等于伺服驅動器設定的轉矩時，伺服電機恒速運行；當然，伺服電機的速度不可能無限加大，有一個限制值，電機只能在限制值以內運行。
轉矩控制方式是伺服驅動器計算量少的、內環的、簡單的一個閉環，也就是電流環，在伺服驅動器內部就已經可以計算完成。

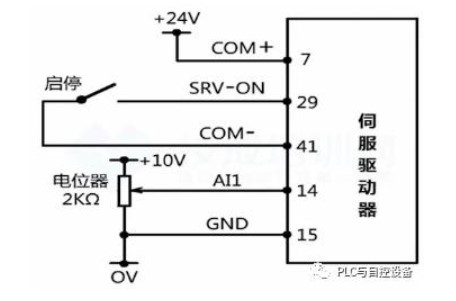

1、一個定位器轉矩控制方式接線圖如下：

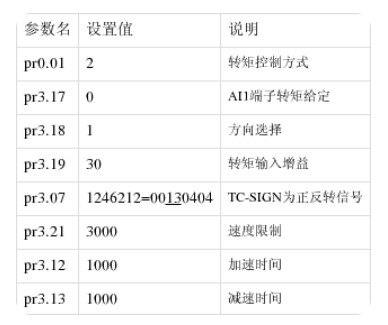

2、一個電位器轉矩控制方式參數設置：
也可以把pr3.20參數設置為1，改變pr3.18的參數1/0，來改變伺服電機的正反轉。

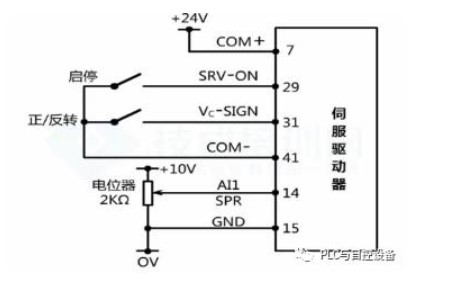

3、還可以用一個輸入開關來控制伺服電機的轉向，接線圖如下：
轉矩控制方式是伺服驅動器計算量少的、內環的、簡單的一個閉環，也就是電流環，在伺服驅動器內部就已經可以計算完成。
1、一個定位器轉矩控制方式接線圖如下：
2、一個電位器轉矩控制方式參數設置：
也可以把pr3.20參數設置為1，改變pr3.18的參數1/0，來改變伺服電機的正反轉。
3、還可以用一個輸入開關來控制伺服電機的轉向，接線圖如下：

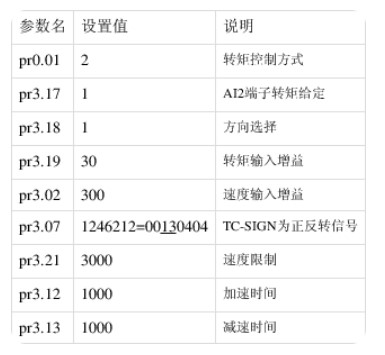

4、開關控制伺服電機轉向，設置參數如下：
如 pr3.17參數設置為2，AI1還是轉矩輸入端子，pr3.21參數可設置正轉轉速限制值，pr3.22參數可設置反轉轉速限制值。
轉矩輸入增益是指1倍（100%）轉矩需要輸入的電壓10V。如電位器調到10V時，短時轉矩達到300%，則設定增益參數pr3.19=10/3≈3.3，再乘以10等于33。如100%轉矩時，電壓為3V，則增益設定為30。

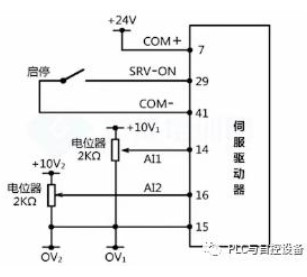

5、一個電位器（AI2）輸入轉矩值，一個電位器（AI1）輸入速度限制值模式接線圖如下：
6、參數設置如下：
7、伺服電機轉矩控制方式也有S曲線加減速功能、速度到達輸出功能、速度一致輸出功能、0速鉗位功能、0速輸出功能等和速度控制方式是類似的。
