調節閥又稱控制閥(Control valve)，國標GB/T 17213.1-2015 對調節閥術語和總則進行了定義，調節閥是自動控制的終端控制元件，用于調節介質的流量、壓力和液位。決定著過程控制是否及時有效和系統安全，在整個控制回路中較為重要。本文針對大多數廠家都生產的直行程調節閥技術進行探討分析。
閥體
閥體是閥門主要部分，用于連接管道和實現流體通路，并可安置閥內件，接觸各種介質并承受流體壓力，應符合使用壓力、溫度、沖蝕、腐蝕條件等各方面要求，并根據工程實踐、安裝要求決定閥體結構、連接和材料等。
閥體一般采用鑄造(包括壓鑄)、鍛造(包括模鍛)或棒狀材料，從熱加工到冷加工，對鑄造毛坯、鍛造料材、棒狀型材進行車制加工成一定尺寸。
閥體型式
直行程控制閥型式多樣，有應用多的單座閥，還有雙座閥、套筒(籠式)閥、角型閥、三通閥、隔膜閥以及管夾閥、角座閥(又稱斜座閥、Y型閥)、滑板閥等。此外還有一些滿足特殊工況或特殊用戶要求的特殊設計閥體，如帶熱夾套的閥體、用夾具緊固易拆卸的分離閥體、高壓角閥鍛造閥體等。
閥體端距
工業過程控制閥標準都對直行程閥體在給定公稱通徑和公稱壓力時的端面間距有明確規定，大多數法蘭連接或?qū)高B接的控制閥符合標準化的端面間距。對于直通閥體的平面法蘭和凸面法蘭，尺寸從法蘭端面到法蘭端面(FTF)；
對于角型閥體的平面法蘭和凸面法蘭，尺寸從法蘭中心線到法蘭端面(CTF)，這與一般的法蘭標準表示方法相同，若是凸面法蘭，則FTF、CTF尺寸內包含凸面。
單座閥直通和角型法蘭端距可查IEC 60534-3-1(GB/T 17213.3)，單座閥對焊式端距可查IEC 60534-3-3(GB/T 17213.12),角行程閥法蘭端距可查IEC 60534-3-2(GB/T 17213.11)。美標可查ANSI/ISA 75.8.01至75.8.09，九個標準對不同閥型不同磅級的端距做了詳盡的規定。

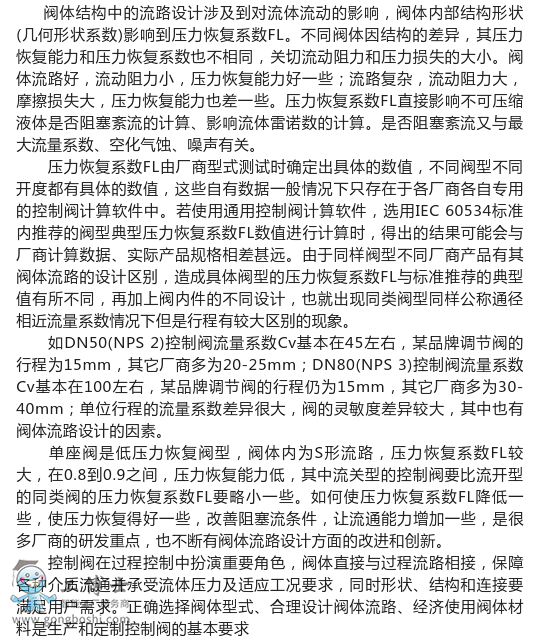

閥體流路
閥體
閥體是閥門主要部分，用于連接管道和實現流體通路，并可安置閥內件，接觸各種介質并承受流體壓力，應符合使用壓力、溫度、沖蝕、腐蝕條件等各方面要求，并根據工程實踐、安裝要求決定閥體結構、連接和材料等。
閥體一般采用鑄造(包括壓鑄)、鍛造(包括模鍛)或棒狀材料，從熱加工到冷加工，對鑄造毛坯、鍛造料材、棒狀型材進行車制加工成一定尺寸。
閥體型式
直行程控制閥型式多樣，有應用多的單座閥，還有雙座閥、套筒(籠式)閥、角型閥、三通閥、隔膜閥以及管夾閥、角座閥(又稱斜座閥、Y型閥)、滑板閥等。此外還有一些滿足特殊工況或特殊用戶要求的特殊設計閥體，如帶熱夾套的閥體、用夾具緊固易拆卸的分離閥體、高壓角閥鍛造閥體等。
閥體端距
工業過程控制閥標準都對直行程閥體在給定公稱通徑和公稱壓力時的端面間距有明確規定，大多數法蘭連接或?qū)高B接的控制閥符合標準化的端面間距。對于直通閥體的平面法蘭和凸面法蘭，尺寸從法蘭端面到法蘭端面(FTF)；
對于角型閥體的平面法蘭和凸面法蘭，尺寸從法蘭中心線到法蘭端面(CTF)，這與一般的法蘭標準表示方法相同，若是凸面法蘭，則FTF、CTF尺寸內包含凸面。
單座閥直通和角型法蘭端距可查IEC 60534-3-1(GB/T 17213.3)，單座閥對焊式端距可查IEC 60534-3-3(GB/T 17213.12),角行程閥法蘭端距可查IEC 60534-3-2(GB/T 17213.11)。美標可查ANSI/ISA 75.8.01至75.8.09，九個標準對不同閥型不同磅級的端距做了詳盡的規定。
閥體流路
