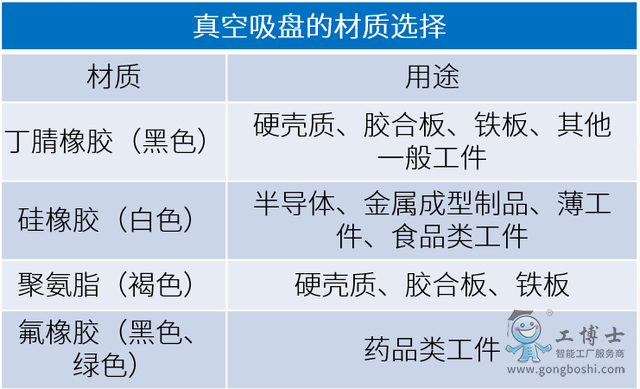

根據工作環境和對產品的表面要求選擇吸盤材質,吸盤材質大致可分為下面4種,現在工作環境良好,無油無水,且對產品表面要求不高,所以選擇丁腈橡膠材質的吸盤即可。

妙德吸盤
選擇妙德吸盤數量和大小
1、選擇吸盤數量
根據所吸物體的面積大小選擇吸盤的數量,現產品大小為60mm*40mm*6mm,面積較小,故使用一個吸盤即可。
2、選擇吸盤大小
根據所吸物體的質量和吸取方式來選擇吸盤的大小,現產品質量為0.11KG,采用水平吸取方式,但是吸取產品后有旋轉,所以除了受重力的影響以外,還受離心力的影響,故在計算吸盤大小時的安全系數t因按垂直吸取的方式8來計算,計算公式如圖9所示,,得出結果D≥13.7,我們所計算出的吸盤直徑是理想狀態下的數值,在實際應用的時候需要乘以安全系數,因此選用直徑為20的吸盤。
