變位機通常都是作為機器人的外部軸，可以由機器人控制器直接驅動控制，能夠與機器人實現同步、異步以及空間插補運動。變位機根據驅動軸數的不同，可以分為單軸變位機、雙軸變位機、三軸變位機等；根據外形的不同可分為U型、L型、C型、座式等。
在虛擬仿真項目中，變位機也會經常使用到，弧焊焊接、切割、打磨拋光等工藝應用中尤為常見。RobotStudio軟件作為ABB機器人專用的虛擬仿真軟件，不僅自帶了ABB機器人的所有模型，還集成了自家生產的變位機模型，仿真人員可以直接在軟件的模型庫中導入使用。
在RobotStudio軟件中創建機器人虛擬仿真項目，然后從“ABB模型庫”中添加指定型號的機器人與變位機模型。本例程中選擇的是一款單軸雙座支撐型變位機，其中頭座安裝有伺服電機，為變位機提供動力，尾座為從動機構，由頭座帶動做同步旋轉運動。
將變位機布局到合適位置，然后從軟件設備模型庫中添加機器人工具、機器人安裝底座，并將機器人安裝到機器人安裝底座上，工具安裝到機器人上。

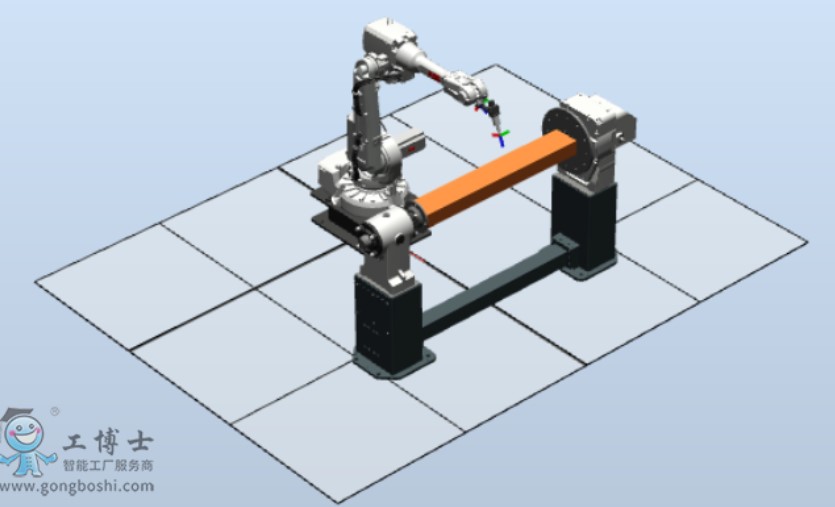

利用軟件自帶的建模功能創建工件模型，然后在“基礎”菜單欄下，左側的“布局”瀏覽樹中將工件拖拽到變位機上，這樣工件就被安裝到變位機上，調整工件的位置與姿態，全部調整完成后工作站的效果如下圖所示。
