本文旨在通過指令介紹及程序示例幫助讀者了解和學習OFFSET（偏移）指令、工具/用戶坐標系調用指令、其它指令（包含用戶報警指令：UALM[i]、計時器令：TIMER[i]、倍率指令：OVERRIDE、注釋指令：?。≧emark）、消息指令：Message[message]、參數指令：Parameter name）的使用方法及注意事項。

1. 偏移指令OFFSET
通過此指令可以將原有的點偏移，偏移量由該指令中位置寄存器所存儲的數據決定。
（1）位置補償條件指令：OFFSET ConDITION PR[i]/（偏移條件 PR[i]）位置補償指令：OFFSET（偏移）

（2）偏移指令 ：OFFSET，PR[i]（偏移，PR[i]）



如何在程序中加入OFFSET（偏移）指令？
1）進入編輯界面

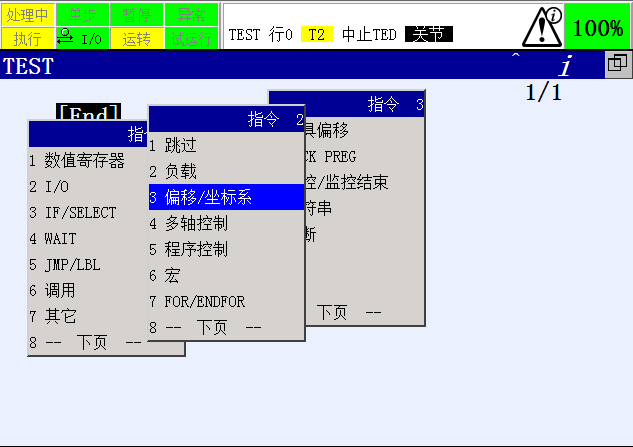

2）按F1[指令]鍵，顯示“指令”菜單，如下圖所示：

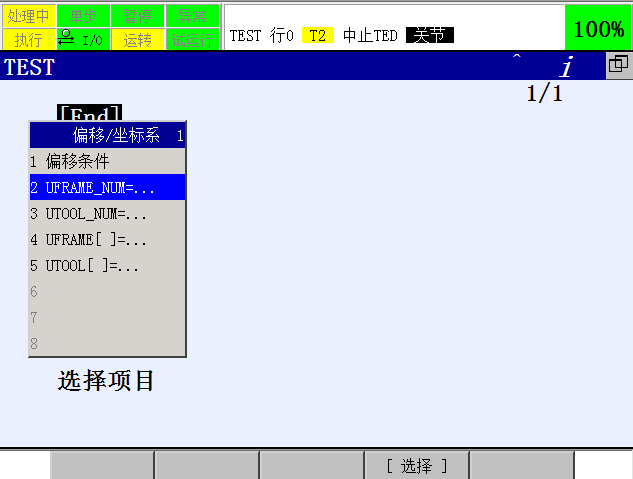

3）選擇“偏移/坐標系”，按ENTER確認，出現下圖所示界面：

4）選擇“偏移條件”，按ENTER鍵確認；
5）選擇“PR[ ]”項，并輸入偏移的條件號。

2. 工具坐標系和用戶坐標系調用指令UTOOL_NUM/Uframe_NUM
工具坐標系和用戶坐標系調用指令用來切換當前所選工具或用戶坐標系編號。
如何在程序中加入UTOOL_NUM/Uframe_NUM指令
1）進入編輯界面
2）按F1[指令]鍵，顯示“指令”菜單，如下圖所示：


3）選擇“偏移/坐標系”，按ENTER鍵確認；

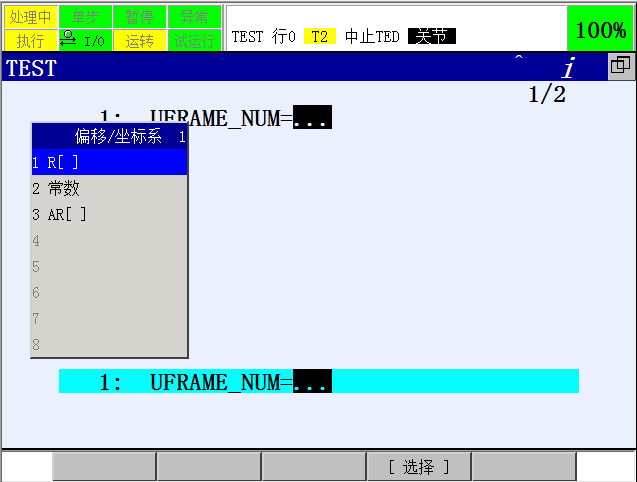

4）選擇“UTOOL_NUM”或"Uframe_NUM"，按ENTER鍵確認，如下圖所示：


3. 其他指令
3.1用戶報警指令UALM[i] （默認情況下，i=1~10）
要使用該指令，首先設置用戶報警；

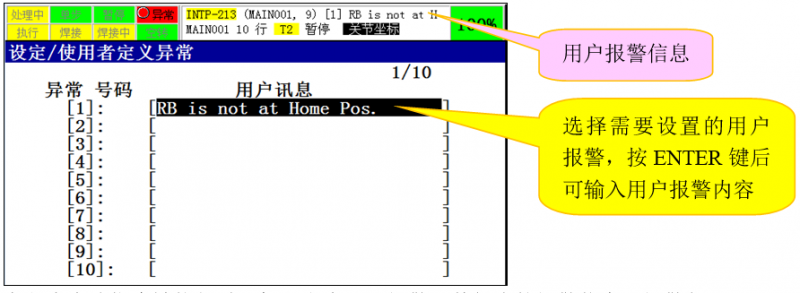

步驟：依次選擇按鍵MENU→設置→用戶報警，即可進入用戶報警設置界面，如下圖所示：
在程序中該指令被執行時，機器人會出現報警及其相應的報警信息（報警代碼：INTP-213）。

3.2計時器指令TIMER[i] （默認情況下，i=1~10）
TIMER[i]=RESET 將計時器i清零
TIMER[i]=START 計時開始
TIMER[i]=STOP 計時結束
查看計時器時間步驟：
1）依次按鍵選擇MENU → 0 下一頁 →狀態;

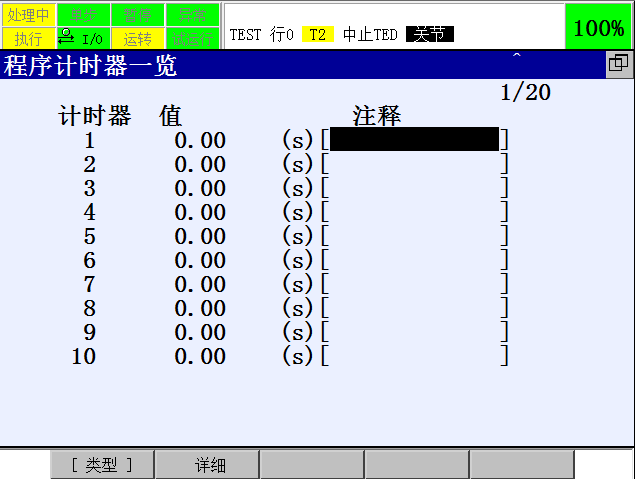

2）選擇“程序計時器”，即可進入程序計時器一覽顯示畫面，如下圖所示：


3.3速度倍率指令OVERRIDE
OVERRIDE=（value）% value=1 to 100 間的任意整數；
速度倍率指令用來改變速度倍率的大小。
注：速度倍率的大小對機器人的點動速度和程序執行的快慢都有影響。

3.4注釋指令 ! (Remark)
Remark：注解，最多可以有32字符。

3.5消息指令 Message[…]
Message [message]
Message：消息，最多可以有24字符
當程序運行該指令時，USER畫面會彈出含有message的畫面。

3.6參數指令（Parameter name）
參數指令，可以改變系統變量值，或者將系統變量值讀到寄存器中。

如何在程序中加入這些指令？
1）進入編輯界面
portant; word-wrap: break-word !important;" /> 2）按F1[指令]鍵，顯示“指令”菜單，如下圖所示：

3）選擇“其他”，按ENTER鍵確認，顯示下圖所示畫面：

4）選擇所需指令項，按ENTER鍵確認；
5）輸入相應的數值或內容。

4.應用實例

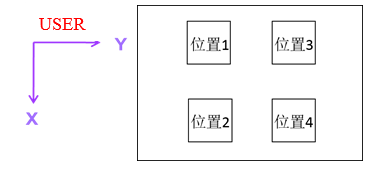

取兩個工件分別放置于下圖所示的位置1和位置3處，現在需要機器人將工件從位置1搬運到位置2、從位置3搬運到位置4。請根據要求進行程序編寫。

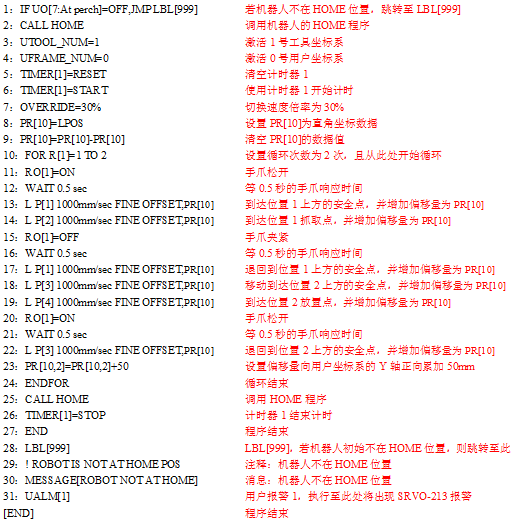

要求：若機器人處于HOME位置，則執行搬運動；若機器人不在HOME位置，則在用戶界面上指明機器人不在HOME位置，并給出用戶報警。程序中使用0號用戶坐標系和1號工具坐標系，速度倍率為30%，使用TIMER[1]記錄搬運過程執行時間。
