機器人奇異點位置

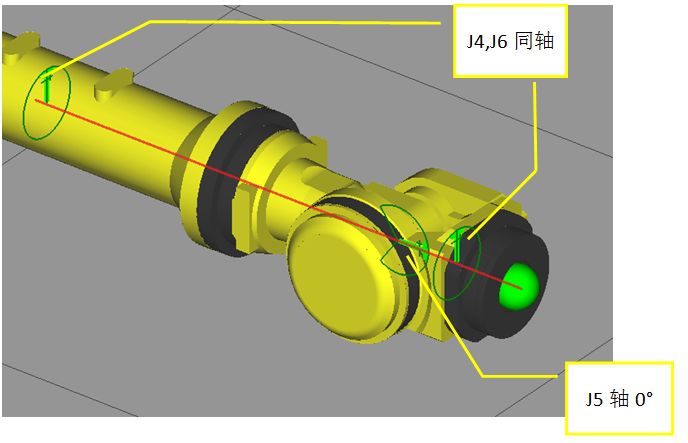

當機器人J5軸處于0°位置，機器人會出現MOTN-023報警：



當機器人在執行動作類型為L(zhǎng),C,A的動作指令時，如需經過奇異點，機器人會出現MOTN-063報警。




針對奇異點的處理方法

情況一：在機器人示教時遇到奇異點

處理步驟：
a)    將機器人的示教坐標系切換到關節

點動機器人，讓J5軸調離0°的位置，建議小于-3°或者大于3°
c)    按RESET鍵復位報警

情況二：在程序運行時遇到奇異點
方法一：適合在無精細點位要求使用。
當運行程序時遇到奇異點，可以將該行動作指令的動作類型改為J，或者修改機器人的位置姿態，以避開路徑當中存在的奇異點。

方法二：適合在有精細點位要求使用。
在動作指令后添加附加動作指令:手腕關節動作指令WJNT（全名Wrist Joint）。

手腕關節動作指令（Wrist Joint），不在軌跡控制中對手腕的姿勢進行控制（標準設定下，程序運行時，手腕的姿勢始終被控制）。在直線動作、C圓弧動作、A圓弧動作時能夠使用該指令。
當遇到奇異點時，程序中使用該指令，手腕的姿勢在動作中發生變化，避開奇異點造成的手腕軸反轉動作，使得工具中心點繼續沿著軌跡動作。
處理步驟：
a)    將光標移至出現奇異點程序行行末，點擊F4選擇
b)    選擇Wrist Joint
c)    按RESET鍵復位報警
d)    運行程序，觀察運行軌跡
