1．端子外罩的拆卸和安裝

在變頻器安裝時為了給控制回路和主回路端子間連接電纜，需要卸下端子外罩。下面以歐姆龍3G3RV變頻器為例簡要介紹操作步驟。

（1）卸下端子外罩。當為18.5kW以下的變頻器時松開端子外罩下部的螺釘，按圖4-13所示按1方向用力壓端子外罩左右兩側面部的同時，按2方向抬起端子外罩的下部。

當為22kW以上的變頻器時，松開端子外罩上部左右的螺釘，按1方向拉下后，向2方向抬起。

（2）端子外罩的安裝。向端子排的接線完成后，按與拆卸時相反的順序，安裝端子外罩。對于18.5kW以下容量的變頻器，先將端子外罩上部的卡爪卡入變頻器主體的溝槽內，再按下端子外罩下部，直到聽到“咔嚓”一聲為止。

2．數字式操作器和前外罩的拆卸和安裝

（1）當為18.5kW以下的變頻器時，在安裝選購電路板及切換端子電路板上的跳線時，除了要拆下上述的端子外罩，還要卸下數字式操作器和前外罩。在卸下前外罩以前，應先將數字式操作器從前外罩上拆下。

以下對拆卸和安裝方法進行說明。

（1）數字式操作器的拆卸。將數字式操作器側面的把手沿著1的方向按下，使其與前外罩脫開，并沿2的方向抬起。如圖4-14所示。

（2）前外罩的拆卸。將前外罩左右的側面部分沿著1的方向按下的同時，將外罩沿2的方向抬起，如圖4-15所示。

（3）前外罩的安裝。端子排的接線作業完成后，請按照與拆卸時相反的順序來安裝前外罩。

（a）請確認數字式操作器沒有裝在前外罩上。如果在帶著數字式操作器的狀態下安裝前外罩，將會引起接觸不良。

（b）將前外罩上部的卡爪卡人變頻器主體的溝槽內，再向主體側按下前外罩的下部，直到聽到“咔嚓”一聲為止。

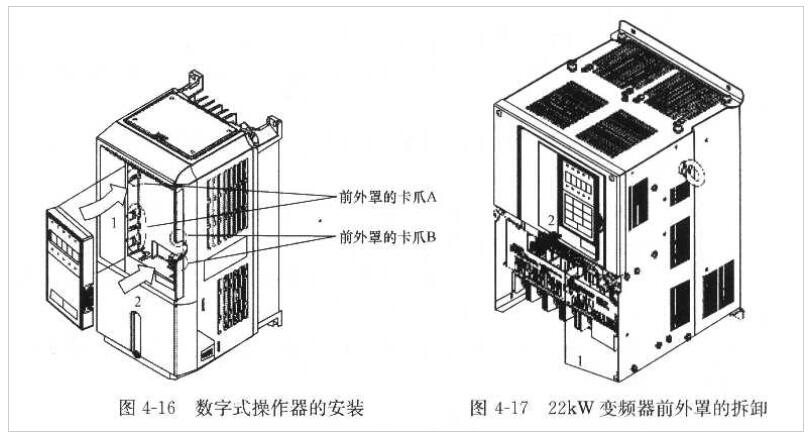

（4）數字式操作器的安裝。在完成前外罩的安裝后，按照以下步驟安裝數字式操作器，如圖4-16所示。

（a）從1的方向?qū)?shù)字式操作器掛在卡爪A（兩處）上。

（b）接著向2個方向按下，直到聽到“咔嚓”一聲，將其掛在卡爪B（兩處）上。

（2）當為22kW以上的變頻器時，請在卸下端子外罩后，按下述要領卸下數字式操作器和前外罩。

（1）數字式操作器的拆卸。請按照與18.5kW以下的變頻器相同的方法進行拆卸。

（2）前外罩的拆卸。將控制回路端子電路板上部1的部分向2的方向抬起，如圖4-17所示。

（3）前外罩的安裝。安裝了選購卡，完成了控制回路端子電路板的設定等作業后，請按與拆下前外罩相反的順序安裝前外罩。

（a）請確認數字式操作器沒有裝在前外罩上。如果在帶著數字式操作器的狀態下安裝前外罩，將會引起接觸不良。

（b）請將前外罩上部的卡爪卡人變頻器主體的溝槽內，再向主體側按下前外罩下部的卡爪，直到聽到“咔嚓”一聲為止。

（4）數字式操作器的安裝。22kW變頻器數字式操作器的安裝請按照與18.5kW以下的變頻器相同的方法。

3．保護罩的拆卸和安裝

18.5kW以下的變頻器的上下都帶有保護罩。將18.5kW以下的變頻器安裝在柜內使用時，應卸下保護罩。以下對保護罩的拆卸與安裝方法進行說明。

（1）保護罩的拆卸。

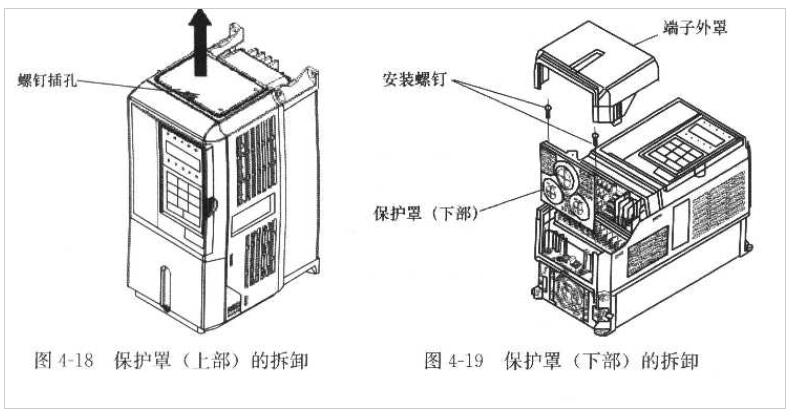

（1）保護罩（上部）的拆卸。拆卸時請將一字螺釘旋具插入螺釘插孔，按箭頭方向向上拆下保護罩，如圖4-18所示。

（2）保護罩（下部）的拆卸。

（a）首先按圖4-19所示的步驟卸下端子外罩。

（b）拆下2處安裝螺釘，再卸下保護罩（下部）。

（2）保護罩的安裝。

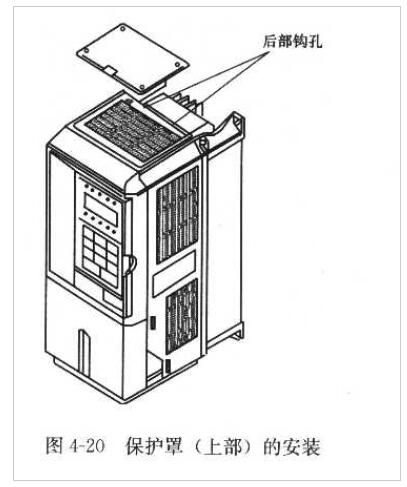

（1）保護罩（上部）的安裝。將保護罩（上部）后側的鉤鍵插入后部鉤孔后，使中間部分拱起，再插入左右的鉤鍵，如圖4-20所示。

（2）保護罩（下部）的安裝。請按與拆卸時相反的順序安裝保護罩（下部）。
